جانب واحد LED مجلس الألومنيوم ثنائي الفينيل متعدد الكلور

تفاصيل المنتج

طبقة واحدة تصميم ثنائي الفينيل متعدد الكلور الألومنيوم لوحة ثنائي الفينيل متعدد الكلور أحادية الجانب بقيادة الألومنيوم ثنائي الفينيل متعدد الكلور المجلس

يقبل بيتون أوامر النموذج الأولي وأوامر الإنتاج الضخم.

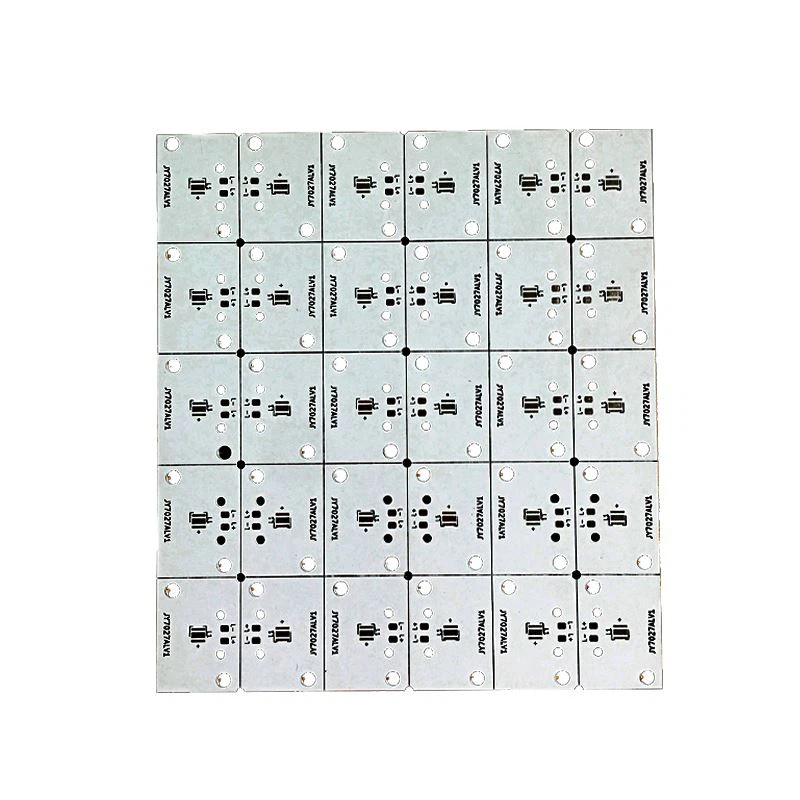

لوح ثنائي الفينيل متعدد الكلور LED من جانب واحد

الألومنيوم PCB عبارة عن صفائح نحاسية مغطاة بالنحاس فريدة من نوعها ، وركيزة الألومنيوم PCB لها موصلية حرارية جيدة وخصائص عزل كهربائي وخصائص معالجة ميكانيكية. لديها مادة لوحة الدائرة المعدنية ، والتي تتكون من رقائق النحاس وطبقة العزل الحراري والركيزة المعدنية. ينقسم هيكلها إلى ثلاث طبقات:

طبقة الدائرة: أي ما يعادل صفح النحاس المكسو بثنائي الفينيل متعدد الكلور العادي ، فإن سماكة رقائق النحاس الدائرية هي 1 أوقية إلى 10 أوقية.

الطبقة العازلة: الطبقة العازلة عبارة عن طبقة من مادة عازلة موصلة للحرارة منخفضة المقاومة للحرارة. السماكة: {0}. 003 "إلى 0.006" بوصة هي التقنية الأساسية لصفائح النحاس المكسوة بالألمنيوم ، والتي حصلت على شهادة UL.

الطبقة الأساسية: هي ركيزة معدنية ، عادة ما تكون من الألومنيوم أو النحاس الاختياري. تتكون ركائز الألمنيوم ثنائي الفينيل متعدد الكلور مثل صفائح النحاس المكسوة بالألمنيوم وشرائح قماش الإيبوكسي التقليدية من طبقة دائرة وطبقة عازلة موصلة حراريًا وطبقة قاعدة معدنية ؛ عادة ما يتم حفر طبقة الدائرة (على سبيل المثال ، رقائق النحاس) لتشكيل دائرة مطبوعة ، والتي تربط المكونات المختلفة للتجميع ببعضها البعض. ، في ظل الظروف العادية ، يجب أن تتمتع طبقة الدائرة بقدرة حمل كبيرة للتيار ، لذلك يجب استخدام رقائق نحاسية أكثر سمكًا ، ويكون السماكة بشكل عام 35μm ~ 280μm ؛

طبقة العزل الحراري هي التقنية الأساسية لركيزة الألومنيوم PCB. تتكون بشكل عام من بوليمرات خاصة مملوءة بخزف خاص. طبقة العزل الحراري من ركائز الألومنيوم PCB عالية الأداء مثل IMS-H01 و IMS-H02 و LED -0601 تستخدم هذه التقنية ، مما يجعلها تتمتع بتوصيل حراري ممتاز وأداء عزل كهربائي عالي القوة ؛

طبقة القاعدة المعدنية هي العضو الداعم لركيزة الألومنيوم ، والتي تتطلب موصلية حرارية عالية. إنها عمومًا لوحة من الألومنيوم ، ويمكن أيضًا استخدام لوحة نحاسية (يمكن أن توفر الصفيحة النحاسية توصيل حراري أفضل). إنها مناسبة للآلات التقليدية مثل الحفر واللكم والقطع. بالمقارنة مع المواد الأخرى ، فإن مواد ثنائي الفينيل متعدد الكلور لها مزايا لا تضاهى. مناسبة للفنون العامة SMT المثبتة على السطح لمكونات الطاقة. لا حاجة إلى المبرد ، الحجم مخفض بشكل كبير ، تأثير تبديد الحرارة ممتاز ، أداء العزل والأداء الميكانيكي جيد.

تطبيق Alu PCB

المعدات الصوتية: الإدخال ، ومضخمات الإخراج ، ومضخمات الصوت المتوازنة ، ومضخمات الصوت ، ومضخمات الصوت ، ومضخمات الطاقة ، وما إلى ذلك.

◆ معدات إمداد الطاقة: منظم التبديل ، محول التيار المتردد / التيار المتردد ، منظم SW ، إلخ.

◆ المعدات الإلكترونية للاتصالات: مضخم عالي التردد "ترشيح المعدات الكهربائية" دائرة الإرسال.

◆ معدات التشغيل الآلي للمكاتب: محركات محركات ، إلخ.

◆ السيارة: منظم إلكتروني ، جهاز إشعال ، جهاز تحكم في الطاقة ، إلخ.

◆ الكمبيوتر: لوحة وحدة المعالجة المركزية ، ومحرك الأقراص المرنة ، ووحدة إمداد الطاقة ، إلخ.

◆ وحدة الطاقة: العاكس ، مرحل الحالة الصلبة ، جسر المعدل ، إلخ.

قدراتنا الفنية ثنائي الفينيل متعدد الكلور

1. طبقات: 2-20 طبقات

2. ماكس. حجم اللوح: 2000 × 610 مم

3 دقيقة. سماكة مجلس :

{0} طبقة 0.15 مم

{0}} طبقة 0.38 مم

{0} طبقة 0.55 مم

{0} طبقة 0.80 مم

{0}} طبقة 1.0 مم

4. دقيقة. عرض الخط / الفضاء: 3mil

5. ماكس. سمك النحاس: 6 أوقية

6. دقيقة. الملعب S / M: 3mil

7. دقيقة. حجم الثقب: 4 مل

8. دقيقة. أعمى / مدفون عبر: 6mil

9. الانتهاء من السطح: HAL ، ENIG ، ImAg ، Imsn OSP ، تصفيح AG ، تصفيح الذهب

10. المواد: FR4 ، H-TG ، تفلون ، روجرز ، سيراميك ، ألمنيوم ، قاعدة نحاسية

الألومنيوم PCBs عبارة عن لوحات دوائر مطبوعة تحتوي على طبقة رقيقة من مادة عازلة موصلة للكهرباء. تُعرف أيضًا باسم الألومنيوم المغطى ، وقاعدة الألومنيوم ، و MCPCB (لوحة الدوائر المطبوعة المغلفة بالمعدن) ، و IMS (الركيزة المعدنية المعزولة) ، وثنائي الفينيل متعدد الكلور الموصّل حرارياً ، إلخ.

يشمل BETON Alu PCB و Metal Core PCB:

● ألو كور 1.5 مم ، 35 ميكرومتر نحاس

● 2. 0 W / mK التوصيل الحراري

● سمك العزل 100 ميكرومتر

● Surface HAL خالي من الرصاص

● 1x الأبيض توقف اللحام

● طحن داخلي / خارجي

● V- التهديف (نظيفة وبسيطة)

● الاختبار الإلكتروني ، فحص قواعد التصميم
