رجوع تقنية الحفر في إنتاج ثنائي الفينيل متعدد الكلور

يعرف الأصدقاء الذين قاموا بتصميم ثنائي الفينيل متعدد الكلور أن تصميم فتحات PCB خاص جدًا في الواقع. اليوم ، سأشرح بالتفصيل تقنية الحفر الخلفي في إنتاج لوحات دوائر PCB.

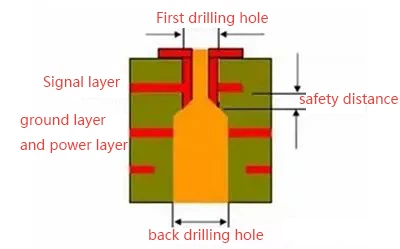

1. ما حفر الظهر ثنائي الفينيل متعدد الكلور؟

الحفر الخلفي هو نوع خاص من حفر الفتحات العميقة. في إنتاج الألواح متعددة الطبقات ، مثل إنتاج 12- ألواح الطبقات ، نحتاج إلى توصيل الطبقة الأولى بالطبقة التاسعة. عادة ، نحفر من خلال الثقوب (حفر لمرة واحدة) ، ثم نغرق النحاس. بهذه الطريقة ، يتم توصيل الطبقة الأولى مباشرة بالطبقة الثانية عشر. في الواقع ، نحتاج فقط إلى توصيل الطبقة الأولى بالطبقة التاسعة. نظرًا لأن الطبقات من العاشرة إلى الثانية عشرة غير متصلة بخطوط ، فهي تشبه العمود ؛ سيؤدي هذا العمود إلى حدوث مشاكل في سلامة الإشارة ويجب توصيله من الجانب الخلفي الذي تم حفره (مثقاب ثانوي). لهذا السبب يسمى الحفر الخلفي.

2. مزايا الحفر الخلفي

1) تقليل تداخل الضوضاء ؛

2) تحسين سلامة الإشارة ؛

3) تصبح سماكة اللوحة المحلية أصغر ؛

4) تقليل استخدام الأنابيب العمياء المدفونة وتقليل صعوبة تصنيع ثنائي الفينيل متعدد الكلور.

3. ما هو دور الحفر الخلفي؟

تتمثل وظيفة الحفر الخلفي في حفر قسم الثقب الذي لا يلعب أي وظيفة اتصال أو نقل ، وذلك لتجنب الانعكاس والتشتت والتأخير وما إلى ذلك بسبب نقل الإشارات عالي السرعة.

4. مبدأ العمل لإنتاج الحفر الخلفي

عندما يتم استخدام دبوس الحفر للحفر لأسفل ، فإن التيار الجزئي المتولد عندما يلمس دبوس الحفر الرقاقة النحاسية على سطح الركيزة يستشعر موضع ارتفاع سطح اللوحة ، ثم يتدحرج لأسفل وفقًا لعمق الحفر المحدد ، و يتوقف عند الوصول إلى عمق الحفر.

5. عملية إنتاج الحفر الخلفي

أ. توجد ثقوب تموضع على ثنائي الفينيل متعدد الكلور ، وتستخدم فتحات تحديد المواقع لتحديد موقع ثنائي الفينيل متعدد الكلور وحفره ؛

ب. طلاء ثنائي الفينيل متعدد الكلور بالكهرباء بعد ثقب الحفر ، وختم الغشاء الجاف في ثقوب تحديد المواقع قبل الطلاء بالكهرباء ؛

ج. جعل رسومات الطبقة الخارجية على ثنائي الفينيل متعدد الكلور بعد الطلاء الكهربائي ؛

د. يتم تنفيذ الطلاء الكهربائي للنمط على ثنائي الفينيل متعدد الكلور بعد تشكيل نمط الطبقة الخارجية ؛

ه. استخدم ثقب تحديد الموضع الذي تستخدمه المثقاب لتحديد موضع الحفر الخلفي ، واستخدم أداة الحفر للحفر الخلفي ؛

F. اغسل الثقوب الخلفية بالماء لإزالة قصاصات الحفر المتبقية في الثقوب الخلفية.

6. مجال تطبيق لوحة الحفر الخلفية

تُستخدم الطائرات الخلفية بشكل أساسي في معدات الاتصالات والخوادم الكبيرة والإلكترونيات الطبية والجيش والفضاء وغيرها من المجالات.
