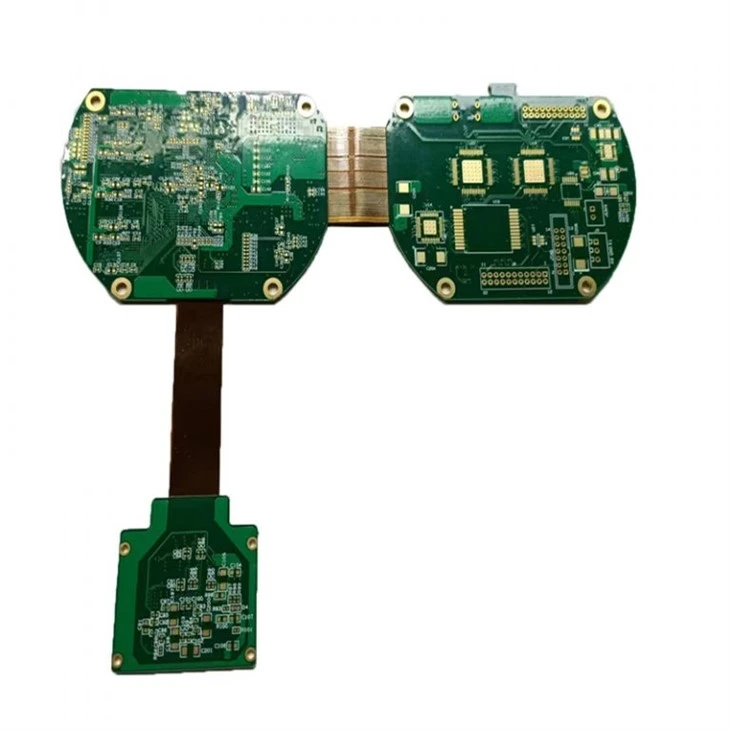

متعدد الطبقات الصلبة المرنة ثنائي الفينيل متعدد الكلور - قناع اللحام الأخضر

مزاياآلة تصويرجامدة فليكسسبورة



من خلال الجمع بين خصائص مركبات ثنائي الفينيل متعدد الكلور الصلبة والمرنة، توفر مركبات ثنائي الفينيل متعدد الكلور الصلبة والمرنة العديد من الفوائد للمصنعين والمستهلكين.

الاستقرار الميكانيكي - يتكون هيكلها الأساسي من طبقات متبادلة من مركبات ثنائي الفينيل متعدد الكلور الصلبة والمرنة. وهذا يضمن أنها مستقرة ومرنة لسهولة التركيب في المساحات الضيقة.

موثوقية الاتصال - مع لوحة PCB المرنة والصلبة، يمكنك الحصول على استقرار وقطبية أعلى، مما يجعل التوصيلات بالمكونات الأخرى أسهل وأكثر أمانًا. تحتاج أيضًا إلى عدد أقل من مكونات الموصل لكل تطبيق.

ديناميكي – بالإضافة إلى التكرار والدقة، فإنك تستمتع بمرونة أكبر في التعبئة والتغليف.

فعالة من حيث التكلفة - باستخدام PCB المرن والصلب، يمكنك تقليل نفقاتك الإجمالية.

تطبيقات عالية الكثافة - يمكن القول إن أكبر فائدة لمركبات ثنائي الفينيل متعدد الكلور الصلبة المرنة هي أنه يمكن استخدامها في مجموعات الأجهزة عالية الكثافة. ويرجع ذلك إلى مرونتها واستقرارها واستخدامها المنخفض للمساحة.

مقاومة عالية للصدمات والاهتزازات - تُستخدم المكونات الإلكترونية في مجموعة واسعة من العناصر، والتي يتعرض بعضها لاهتزاز مستمر. مع هذا النوع من المعدات، لا داعي للقلق بشأن التلف لأن لوحة PCB المرنة الصلبة تتميز بمقاومة عالية للصدمات والاهتزاز.



تشمل أنواع منتجات ثنائي الفينيل متعدد الكلور الصلب المرن ما يلي:



النوع 1: مادة مرنة أحادية الجانب مع أو بدون درع (دروع) أو مادة تقوية (طبقة موصلة واحدة).

النوع 2: مادة مرنة مزدوجة الجوانب مع أو بدون درع (دروع) أو مادة تقوية (طبقتين موصلتين) مع فتحات مطلية.

النوع 3: مادة مرنة متعددة الطبقات مع أو بدون درع (دروع) أو مادة تقوية (أكثر من طبقتين موصلتين) مع ثقوب مطلية وHDI.

النوع 4: مجموعات مواد صلبة ومرنة متعددة الطبقات (أكثر من طبقتين موصلتين) مع ثقوب مطلية وHDI.

عروض الخدمة:

عمليات مبتكرة جامدة مرنة

مجموعات مواد متميزة

جامدة فليكس مع HDI

بناء أوراق فضفاضة

لوحات كبيرة الحجم

عدد الطبقات إلى 40+

تطبيق بالوعة الحرارة

معايير الجودة الداخلية التي غالبًا ما تتجاوز متطلبات IPC-6013 وMIL-PRF-31032 وMIL-P-50884 للتسجيل وجودة الثقب والموثوقية الشاملة.

حلول القيمة المضافة:

الجمعية المرنة

هندسة انتاج

تخطيط تصميم

الهندسة العكسية

التدريب الفني

في إم آي

الهندسة المتزامنة

دعم التطبيقات



BETON ELECTRONICS - المورد الرائد لثنائي الفينيل متعدد الكلور الصلب المرن



إن مركبات ثنائي الفينيل متعدد الكلور الصلبة المرنة هي لوحات تجمع بين أفضل تقنيات الألواح المرنة والصلبة
تختلف التصميمات بشكل كبير، ويمكن دمجها مع مجموعة واسعة من المواد لدعم حالات الاستخدام المتعددة في حالة مرنة ثابتة - غالبًا ما تكون منحنى مرن يتم إنشاؤه أثناء عملية التصنيع، أو يمكن تصنيعها أثناء التثبيت النهائي.



لماذا تحتاج إلى دوائر مرنة صلبة من مصنع BETON PCBs



تخلق لوحات الدوائر المطبوعة هذه تصميمًا أكثر تحديًا لمصنعي المنتجات الصلبة المرنة، ولكننا تمكنا من توفير تصميمات ناجحة مع الامتثال الكامل والموثوقية. من خلال تصميمها في بيئة ثلاثية الأبعاد، نحن قادرون على تحقيق الكفاءة المكانية ودمج الطيات والثنيات التي يمكن أن تساعدك في تحقيق الشكل المطلوب الذي يعمل بشكل أفضل مع تطبيقك.
يمكن أن تساعدك لوحة الدوائر المطبوعة المرنة والصلبة في حل المشكلات المتعلقة بتقليل المساحة، بالإضافة إلى التأكد من قدرة منتجاتك على تحمل الظروف الصعبة وضمان فعاليتها من حيث التكلفة. يتيح لك استخدام تنسيق مرن جامد استخدام عدد أقل من الأجزاء والوصلات البينية ومواجهة تحديات التصميم الأكثر قوة، حيث إن PCB المرن الصلب يعد حلاً مرنًا للعديد من مشكلات التصميم. لديهم تطبيقات لصناعات تتراوح من أدوات السمع إلى نظارات الرؤية الليلية والمزيد.



ما هو الفرق بين لوحة الدوائر المطبوعة المرنة والصلبة المرنة؟



تمنحك لوحة الدوائر المطبوعة المرنة والصلبة أفضل ما في العالمين. يجمع ثنائي الفينيل متعدد الكلور المرن الصلب بين مرونة الدوائر المرنة ومتانة ثنائي الفينيل متعدد الكلور الصلب. تحتوي لوحة الدوائر المطبوعة المرنة على مواد مرنة فقط، عادةً ما تكون مصنوعة من مادة البوليميد أو البوليستر. يمكن أن تكون لوحات أحادية الطبقة أو مزدوجة الطبقة أو متعددة الطبقات. يحتوي PCB المرن الصلب على مواد مرنة وصلبة، مع طبقات مرنة تقع بين الطبقات الصلبة مع الموصلات ومطلية من خلال الثقوب التي تربطها بالطبقات الأخرى.
قد لا تتحمل لوحات الدوائر المرنة في حد ذاتها التآكل في بعض التطبيقات الصعبة، ولكن اللوحات الصلبة القياسية تميل إلى أن تكون ثقيلة وتستهلك مساحة كبيرة. إن الجمع بين الألواح الصلبة والدوائر المرنة يقلل الوزن والمساحة، مما يمنحك منتجًا مبسطًا يمكنك استخدامه في مجموعة واسعة من المواقف الصناعية.



توصيات التخطيط لمركبات ثنائي الفينيل متعدد الكلور الصلبة المرنة



يقدم موردو ثنائي الفينيل متعدد الكلور الصلب المرن، مثل BETON ELECTRONICS، إرشادات حول التخطيطات والانحناءات للحفاظ على أمان أجهزتك. أردنا تقديم نظرة عامة سريعة لمساعدتك على فهم السُمك والمتطلبات الأخرى التي قد تحتاجها لتصميمك.

بناء الدائرة	حساب نصف القطر بيند
طبقة واحدة (أحادية الجانب)	سمك مرن × 6
2 طبقة (على الوجهين)	سمك مرن × 12
متعدد الطبقات	سمك مرن × 24
