كيفية تحقيق متطلبات اللحام للأصابع الذهبية PCB و FPC

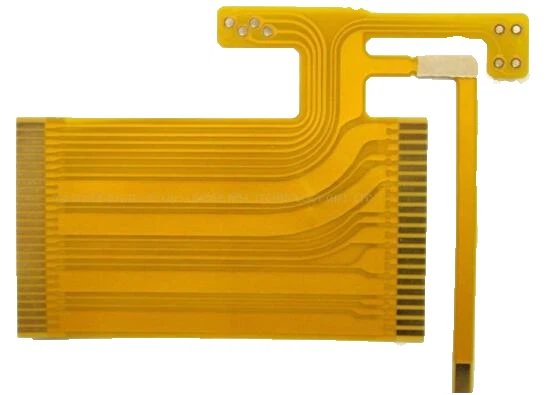

FPC عبارة عن لوحة دوائر مطبوعة مرنة (لوحة دوائر مطبوعة مرنة ، يشار إليها باسم FPC) ، وهي عبارة عن لوحة دوائر كهربائية مصنوعة من فيلم PI (بوليميد) كمادة أساسية ومغلفة بورق نحاسي. بالمقارنة مع لوحات الدوائر المطبوعة الصلبة PCB ، تتمتع لوحات الدوائر FPC بمزايا الثني والطي واللف مجانًا. عند تجميع منتج ، يمكن ترتيب FPC بشكل تعسفي وفقًا لتصميم المساحة الداخلية للمنتج مثل السلك ، بحيث يمكن ترتيب المكونات بشكل تعسفي في الفضاء ثلاثي الأبعاد ، والاتصال بين السلك والدائرة يمكن أيضًا إلغاء اللوحة. لذلك ، يمكن تصغير المنتجات الإلكترونية وتحسينها ، ويمكن تحسين موثوقية المنتجات بشكل كبير.

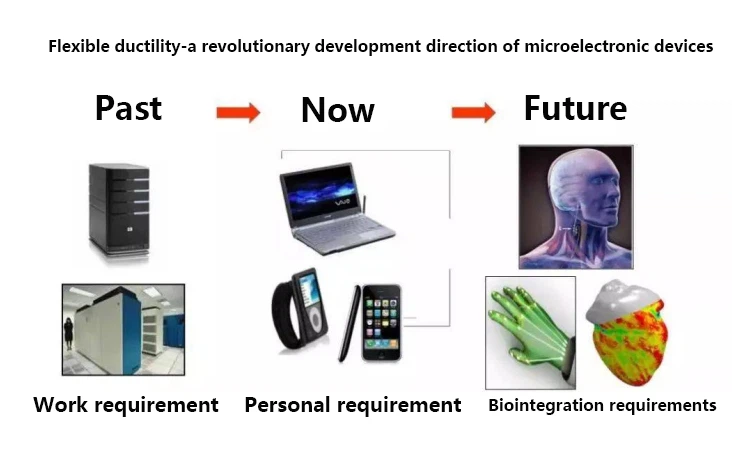

تم استخدام FPC على نطاق واسع في منتجات الاتصالات المتنقلة ، وأجهزة الكمبيوتر المحمولة ، والمنتجات الإلكترونية الاستهلاكية ، والفضاء ، والمعدات الإلكترونية العسكرية وغيرها من المجالات.

تتمثل إحدى الميزات الرئيسية لـ FPC في قدرتها على تحقيق اتصال الدائرة. هناك طريقتان أساسيتان للاتصال. واحد هو استخدام موصل للاتصال. على الرغم من أنه من الملائم استخدام موصل للاتصال ، إلا أنه يتطلب مساحة كبيرة للتثبيت ، كما أن الإدخال غير مستقر. إن عيب التكلفة العالية يجعلها تستخدم فقط في بعض لوحات ثنائي الفينيل متعدد الكلور ذات المساحة الكبيرة والصلابة العالية.

لا يزال اتصال الدائرة المعتاد عن طريق اللحام ، ولكن من أجل لحام FPC ، يجب معالجة الإصبع الذهبي. إصبع FPC الذهبي عبارة عن منطقة حيث يتم ترك رقائق النحاس فقط بعد إزالة PI على الوجهين. سمكه الرفيع للغاية بالإضافة إلى ليونة النحاس ليست جيدة جدًا ، مما يجعل طرف الإصبع الذهبي من FPC هشًا للغاية. لذلك ، تضيف تقنية المعالجة الحالية بشكل عام طبقة PI إلى فراغ الإصبع الذهبي لتعزيز المرونة وقوة الشد لطرف الإصبع الذهبي. ومع ذلك ، لم يتم تحسين مقاومة إجهاد القص لـ FPC وصعوبة اللحام وإنتاج اللحام بشكل كبير.

كما أن للإصبع الذهبي FPC في حالة التقنية الصناعية العيوب التالية

1. إن قدرة موضع اللحام FPC على مقاومة الإجهاد منخفضة للغاية ، والعديد من المشاكل مثل الكسر ، وفصل إصبع الذهب ، وسقوط موضع اللحام من السهل حدوثها في عملية الإنتاج والنقل وعملية الإنتاج ؛

2. تزداد صعوبة عملية اللحام FPC ، ومن السهل أن يؤدي اللحام الافتراضي إلى فشل المنتج ؛

3. إن حد الضغط الذي يمكن أن يتحمله موضع اللحام FPC صغير جدًا ، مما يقلل من جودة وعمر المنتج المجمع.

هل يمكن لحام أصابع الذهب FPC بالليزر؟

الإجابة هي نعم ، من أجل حل المشكلات الموجودة في الفن السابق ، تم توفير تقنية لحام بالليزر للأصابع الذهبية من FPC ، والتي تخلع الرقائق النحاسية على جانبي الأصابع الذهبية في نهاية اللحام من FPC ، والتي يقلل من صعوبة معالجة عملية اللحام. ، مما يقلل من احتمالية كسر الأصابع الذهبية أثناء اللحام ، وتحسين إنتاجية اللحام ؛ تعزيز قوة الضغط في موضع اللحام FPC ، مما يقلل من موضع اللحام FPC في عملية الإنتاج. جودة المنتج المجمع وعمر المنتج.

تحقيق متطلبات اللحام لمكونات توصيل الأصابع الذهبية fpc و pcba

1. يبلغ ارتفاع المسامير الموجودة على سطح اللحام لمكونات المكونات الإضافية 1.5 إلى 2. 0 مم. يجب أن تكون مكونات SMD مسطحة على سطح اللوحة ، ويجب أن تكون مفاصل اللحام ناعمة بدون نتوءات وتكون على شكل قوس قليلاً ، ويجب أن يتجاوز اللحام 2/3 من ارتفاع طرف اللحام ، ولكن يجب ألا يتجاوز ارتفاع اللحام نهاية. إن مفاصل اللحام الكروية أو القصدير الأقل أو بقع تغطية اللحام كلها سيئة ؛

2. ارتفاع وصلات اللحام: يجب ألا يقل ارتفاع مسامير اللحام المتسلقة عن 1 مم للوحة المفردة ، ولا يقل عن 0 .5 مم للوحة المزدوجة وتحتاج إلى اختراق القصدير.

3. شكل مفصل اللحام: مخروطي الشكل ويغطي الوسادة بأكملها.

4. سطح مشترك اللحام: ناعم ومشرق ، لا توجد بقع سوداء ، تدفق وحطام آخر ، لا مسامير ، حفر ، مسام ، نحاس مكشوف وعيوب أخرى.

5. قوة وصلة اللحام: مبللة بالكامل مع وسادات ودبابيس ، بدون لحام كاذب ولحام كاذب.

6. المقطع العرضي لمفاصل اللحام: لا ينبغي قطع أقدام القطع للمكونات إلى جزء اللحام قدر الإمكان ، ولا توجد ظاهرة تكسير على سطح التلامس بين المسامير واللحام. لا توجد أشواك وأشواك في المقطع العرضي.

7. لحام مقعد الإبرة: يجب إدخال مقعد الإبرة في اللوحة السفلية ، والموضع صحيح والاتجاه صحيح. بعد أن يتم لحام مقعد الإبرة ، يجب ألا يتجاوز الارتفاع العائم السفلي 0. 5 مم ، ويجب ألا ينحرف جسم المقعد خارج إطار الشاشة الحريرية. يجب أيضًا الحفاظ على صفوف مقاعد الإبرة نظيفة ، ولا يُسمح بالخلع أو التفاوت.
