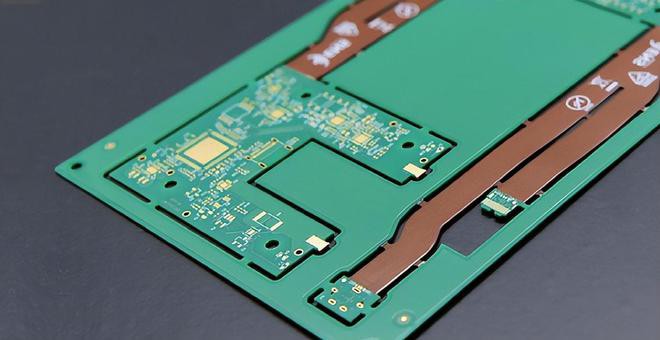

ما هو طلاء سطح لوحة الدوائر المرنة FPC المعرفة

الطلاء الكهربائي هو عملية يتم فيها ترسيب المعدن أو السبائك على سطح قطعة العمل باستخدام مبدأ التحليل الكهربائي لتشكيل طبقة معدنية موحدة وكثيفة ومترابطة جيدًا. أثناء الطلاء الكهربائي ، يتم استخدام المعدن المطلي كأنود ، والذي يتأكسد إلى كاتيونات ويدخل محلول الطلاء الكهربائي ؛ يتم استخدام المنتج المعدني المراد طلاؤه ككاثود ، ويتم تقليل كاتيونات المعدن المطلي على السطح المعدني لتشكيل طبقة مطلية.

من أجل القضاء على تداخل الكاتيونات الأخرى وجعل الطلاء موحدًا وثابتًا ، يجب استخدام محلول يحتوي على كاتيونات معدنية في الطلاء كمحلول طلاء كهربائي للحفاظ على تركيز الكاتيونات المعدنية في الطلاء دون تغيير. الغرض من الطلاء الكهربائي هو طلاء طلاء معدني على الركيزة لتغيير خصائص السطح أو أبعاد الركيزة. يمكن أن يعزز الطلاء الكهربائي مقاومة المعادن للتآكل (المعادن المطلية هي في الغالب معادن مقاومة للتآكل) ، ويزيد الصلابة ، ويمنع التآكل ، ويحسن التوصيل الكهربائي ، والتشحيم ، ومقاومة الحرارة ، وجمال السطح.

1. المعالجة المسبقة للطلاء الكهربائي FPC

قد يتلوث سطح الموصل النحاسي المكشوف بواسطة عملية طلاء FPC للوحة الدائرة المرنة بمادة لاصقة أو حبر ، بالإضافة إلى الأكسدة وتغير اللون الناجم عن عملية درجة الحرارة المرتفعة. من أجل الحصول على طلاء محكم مع التصاق جيد ، يجب أن يكون الموصل ملوثًا بالسطح ويتم إزالة طبقات الأكسيد ، مما يترك أسطح الموصل نظيفة. ومع ذلك ، فإن بعض هذه الملوثات يتم دمجها بشدة مع الموصلات النحاسية ولا يمكن إزالتها تمامًا باستخدام عوامل التنظيف. لذلك ، غالبًا ما يتم التعامل مع معظمهم بمواد كاشطة قلوية بقوة معينة وفرش تلميع. معظم مواد الطلاء اللاصقة عبارة عن راتنجات إيبوكسي. النوع ، مقاومته القلوية ضعيفة ، مما سيؤدي إلى انخفاض في قوة الترابط. على الرغم من أنه لن يكون مرئيًا بوضوح ، في عملية الطلاء الكهربائي FPC ، قد يتسلل محلول الطلاء من حافة طبقة الغطاء ، وفي الحالات الشديدة ، سيتم تقشير طبقة الغطاء. تحدث ظاهرة حفر اللحام تحت التراكب أثناء اللحام النهائي. يمكن القول أن عملية تنظيف المعالجة المسبقة سيكون لها تأثير كبير على الخصائص الأساسية للوحة المطبوعة المرنة FPC ، ويجب إيلاء الاهتمام الكامل لظروف المعالجة.

ثانياً ، سماكة طلاء FPC

أثناء الطلاء الكهربائي ، ترتبط سرعة ترسيب المعدن المطلي بالكهرباء ارتباطًا مباشرًا بقوة المجال الكهربائي ، وتختلف شدة المجال الكهربائي باختلاف شكل نمط الدائرة والعلاقة الموضعية للأقطاب الكهربائية. بشكل عام ، كلما كان عرض خط السلك أرق ، كانت المحطة الطرفية أكثر حدة ، والمسافة من القطب. كلما كانت شدة المجال الكهربائي أقرب ، زادت سماكة الطلاء. في التطبيقات المتعلقة بالألواح المطبوعة المرنة ، هناك العديد من الحالات التي يكون فيها عرض العديد من الأسلاك في نفس الدائرة مختلفًا تمامًا ، مما يجعل من السهل إنتاج سماكة غير متساوية للطلاء. من أجل منع حدوث ذلك ، يمكن إرفاق نمط كاثود تحويلة حول الدائرة. ، تمتص التيار غير المتساوي الموزع على نمط الطلاء الكهربائي ، وتأكد من أن سمك الطلاء على جميع الأجزاء موحد إلى أقصى حد. لذلك ، يجب بذل الجهود في هيكل الأقطاب الكهربائية. تم اقتراح حل وسط هنا. معايير الأجزاء ذات المتطلبات العالية لتوحيد سمك الطلاء صارمة ، ومعايير الأجزاء الأخرى مخففة نسبيًا ، مثل طلاء الرصاص والقصدير للحام الانصهار ، والطلاء بالذهب للف الأسلاك المعدنية (اللحام) ، إلخ. عالية ، ولطلاء الرصاص والقصدير العام المقاوم للتآكل ، فإن متطلبات سماكة الطلاء تكون مخففة نسبيًا.

ثالثًا ، اللطخات والأوساخ من طلاء FPC

لا توجد مشكلة في حالة الطلاء الذي تم طلاؤه للتو ، وخاصة المظهر ، لكن بعض الأسطح ستظهر لطخات وأوساخ وتغير اللون وظواهر أخرى بعد فترة وجيزة. ، وجد أنه يعاني من مشاكل تجميلية. يحدث هذا بسبب عدم كفاية الانجراف ومحلول الطلاء المتبقي على سطح طبقة الطلاء ، والتي تخضع ببطء لتفاعل كيميائي على مدى فترة من الزمن. خاصة لوحة الدوائر المرنة ، لأنها ناعمة وليست مسطحة جدًا ، فمن السهل أن تتراكم الحلول المختلفة في المقعرة؟ ثم سوف يتفاعل في هذا الجزء ويغير لونه. لمنع حدوث ذلك ، ليس من الضروري فقط الطفو بالكامل ، ولكن أيضًا التجفيف تمامًا. يمكن تأكيد ما إذا كان الانجراف كافياً أم لا من خلال اختبار التقادم الحراري بدرجة الحرارة العالية.

رابعا ، تسوية الهواء الساخن FPC

تسوية الهواء الساخن هي تقنية تم تطويرها لطلاء الرصاص والقصدير على لوحات الدوائر المطبوعة الصلبة (PCBs). إن تسوية الهواء الساخن هي غمر اللوحة مباشرة في الرصاص المنصهر وحمام القصدير عموديًا ، ويتم تفجير اللحام الزائد بالهواء الساخن.

هذه الحالة قاسية جدًا بالنسبة للوحة المطبوعة المرنة FPC. إذا كان لا يمكن غمر اللوحة المطبوعة المرنة FPC في اللحام دون اتخاذ أي تدابير ، فيجب وضع اللوحة المطبوعة المرنة FPC بين الشاشة الحريرية المصنوعة من فولاذ التيتانيوم ، ثم غمرها في اللحام المصهور. بالطبع ، يجب تنظيف سطح اللوحة المطبوعة المرنة FPC وتدفقه مسبقًا. نظرًا للظروف القاسية لعملية تسوية الهواء الساخن ، يسهل على اللحام الحفر من نهاية طبقة الغطاء إلى الجانب السفلي لطبقة الغطاء ، خاصةً عند قوة الترابط بين طبقة الغطاء وسطح النحاس احباط منخفض ، من المرجح أن تحدث هذه الظاهرة بشكل متكرر. نظرًا لسهولة امتصاص فيلم البوليميد للرطوبة ، عند استخدام عملية تسوية الهواء الساخن ، فإن الرطوبة التي تمتصها الرطوبة ستؤدي إلى رغوة طبقة الغطاء أو حتى تقشرها بسبب التبخر الحراري السريع. لذلك ، قبل تسوية الهواء الساخن FPC ، يجب تجفيفه وإدارة مقاومة للرطوبة.

الخامس ، الطلاء الكهربائي FPC

عندما يكون خط الموصل المراد طلاؤه معزولاً ولا يمكن استخدامه كقطب كهربائي ، يمكن فقط تنفيذ الطلاء الكهربائي. بشكل عام ، حلول الطلاء المستخدمة في طلاء الذهب غير الكهربائي لها تأثيرات كيميائية قوية ، وعملية طلاء الذهب عديمة الكهرباء هي مثال نموذجي. محلول طلاء الذهب الكيميائي عبارة عن محلول مائي قلوي بقيمة عالية جدًا من الأس الهيدروجيني ، لذلك إذا كانت FPC المرنة تحتوي على عملية طلاء بالذهب ، فيجب طباعة حبر عازل مقاوم للذهب ومقاوم للذهب. عند استخدام عملية الطلاء الكهربائي هذه ، من السهل أن يخترق محلول الطلاء تحت طبقة الغطاء ، خاصة إذا كانت مراقبة الجودة لعملية تصفيح فيلم الغطاء غير صارمة وقوة الترابط منخفضة ، فمن المرجح أن تحدث هذه المشكلة.

نظرًا لخصائص محلول الطلاء ، يكون الطلاء غير الكهربائي لتفاعل الإزاحة أكثر عرضة لظاهرة اختراق محلول الطلاء إلى طبقة الغطاء ، ومن الصعب الحصول على ظروف طلاء مثالية بهذه العملية.
